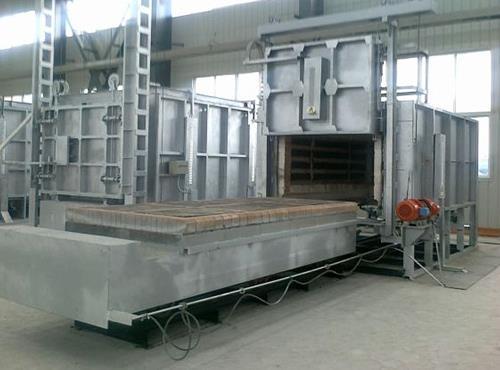

说一说台车退火炉部分构件的配置

编辑:临朐昱华热处理设备厂时间:2020-12-15

  本文临朐昱华热处理设备厂小编说一说台车退火炉部分构件的配置,具体如下:

  一、控制系统的软件结构:

  控制系统中的软件部分主要由加热控制程序、真空机组控制程序、强冷控制程序等几大部分组成。

  二、控制系统中的主回路:

  主回路主要有两部分组成∶由断路器,接触器,热保护器等组成保护电路实现对真空泵、阀门等的顺序控制与安全连锁;由断路器、快熔、交流调功器、低压大电流变压器等元件实现对加热区的恒温、恒功率控制。

  三、真空机组控制程序:

  真空机组控制程序负责将6套K-600T机组的顺序控制,先是对机组扩散泵进行预热,然后控制机组对台车退火炉体进行粗抽,当炉体真空度小于2Pa时,关闭粗抽阀门,打开高真空阀门,在控制过程中,若有报警发生,及时进行报警处理。

  四、真空与强制冷却控制系统的硬件结构:

  真空与强制冷却控制系统控制器采用优良的PLC,CPU为CJIG-42H,共有电源模块CJ1W-PA205R2块,输入模块CJ1W-ID2119块,输出模块CJ1W-OC2117块。输入模块用在把现场需要采集的开关量,模拟量等信号引进了CPU进行处理,输出模块用在把CPU处理之后的开关量,模拟量等信号引入到现场,处理具体对象,接线形式与布局参考CJ1硬件手册。

  五、温度控制系统的硬件结构:

  台车退火炉中的温度控制系统共设有6路K分度控制偶输入、1路4~20mA真空度测量输入、6路K分度工件偶输入等部分。
