铝卷用退火炉生产线中实现移动通讯的方案

编辑:临朐昱华热处理设备厂时间:2020-11-17

  目前,铝加工业产能不断的提高,过去单一的设备与控制模式已没法生产管理的需求,因此有退火炉厂家设计制定了集中的生产线智能化自动化控制方案,可以更快捷的对生产过程进行管理,不同生产环节、不同设备之间的信息交换、数据通讯交互在整个生产线上。对此,提出的方案与实施如下:

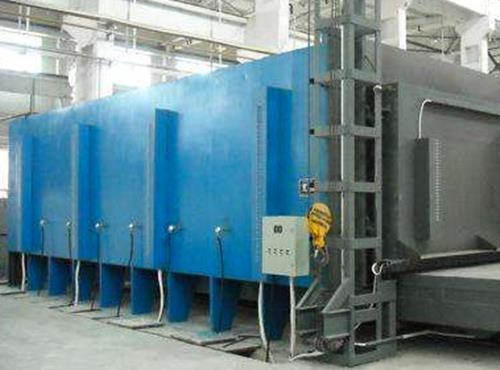

  一、方案设计

  各退火炉及移动料车作为单体设备,拥有自己单独的PLC控制系统,但生产线控制系统又需要移动料车与各台炉子之间进行数据交换"。由于存在移动设备,因此常规的通过网线连接设备的方法无法实现。本方案采用无线通讯技术,选用西门子W700 系列产品为通讯核心设备,并敷设漏波电缆增强通讯信号牢靠性,可以较好地满足系统通讯要求。

  方案中配置一台 SCALANCE W788 无线模块作为接入点,它能够通过有线连接交换机与整个控制系统形成统一的以太网网络;漏波电缆是配合接人点使用的一种特定天线,可在复杂无线环境下进行信号覆盖,沿着漏波电缆形成一个定向的锥形无线电场,结合此特性,漏波电缆适用于固定轨道的移动料车的应用。

  另外,退火炉厂家又配置了一台SCALANCE W748无线模块作为客户端,该模块可用于在无线网络中集成料车的 PLC 有线以太网设备。

  二、具体实施

  无线模块 W788作为无线接入端(AP),安装于9台退火炉中间位置,漏波电缆全行程敷设,使得无线信号可以覆盖整个移动料车的移动范围,通过工业网线将 AP端接入网络交换机,与整个控制系统处于同一网络环路中;移动料车上安装无线模块W748作为无线客户端(Client),跟随料车一起在无线覆盖范围内移动。通过无线模块 W788、W748相互配对,实现移动料车 PLC 控制系统与整个控制系统通讯传输。

  三、测试与结论:

  退火炉厂家将上述方案在工程实践中应用测试得出,运行稳定,通信牢靠,无线覆盖半径为70m,能良好的满足自动控制技术的要求。对于长距离、大规模的移动设备,可以加入无线接入终端(AP)来扩展无线覆盖的范围。安装漏波电缆的要求较为苛刻,须保障开孔面与母头方向垂直,在对于通讯要求不太高的应用场所,漏波电缆也可用全向天线来替代。该通讯方案可推广应用于智能天车、智能仓储等领域。
