全纤维台车炉闭环控温方式及监控软件的设计

编辑:临朐昱华热处理设备厂时间:2020-10-27

  一、闭环控温方式:

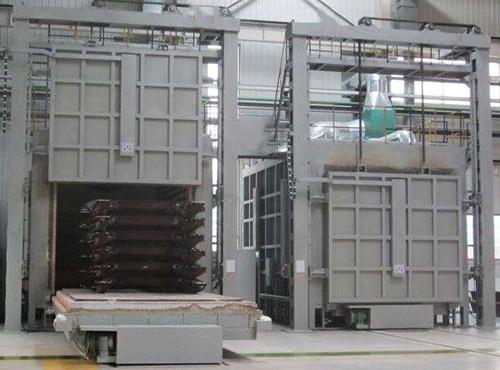

  由于全纤维台车炉炉膛的体积较大,按炉子设计规范,10tRT3-260-10型号台车式热处理炉分为3区,配了3个控温热电偶,3tRT3-130-10型号台车热处理炉分为2区,配了2只控温热电偶。以1区控温方式为例,为了解决炉子大、控温难的不足,满足控温精度≤±3℃、炉内各区温度均匀性≤±5℃的要求,采用了闭环控温方式,并选用了控温精度≤±0.5℃的精度高的控温仪表。闭环控温框图见图4所示。图中所示的热电偶和欧陆智能温控仪表、移相触发电路与大功率可控硅模块、电加热元件炉丝构成的闭环控温系统。如若全纤维台车炉实际的温度与设定温度有偏差,热电偶就会输出一个电压信号到欧陆智能温控仪表,经数据处理的输出信号触发移相电路,经移相放大后输出一个4~20mA逻辑信号触发可控硅,控制导通角大小,如此往复,从而达到了炉子加热闭环温度的控制。为了实现炉内温度均匀性,采用妒门、台车、两侧,后墙五面加热,同时将炉内长度方向分为3个加热温控区(3t、130 kW 炉型分为2个),自动控制炉内各区温度,按设定的工艺曲线要求升、降温,并保持炉膛内温度均匀一致。

  二、监控软件:

  全纤维台车炉中的控温系统采用DCS和PC-PLC复合控温的技术以后,还需由上位机和现场智能仪表/可编程控制器(PLC)联网,以构成新代热处理控制系统。综合各种集散监控软件,开发了一套针对欧陆仪表和具有热处理行业特点的软件,适用于燃气炉、燃油炉、电炉等各窑炉。该软件具有较好的人机交互界面、参数采集控制、动画显示、曲线设置、语音报警、报表等功能。
