还原生产海绵锆的井式回火炉各功能的实现

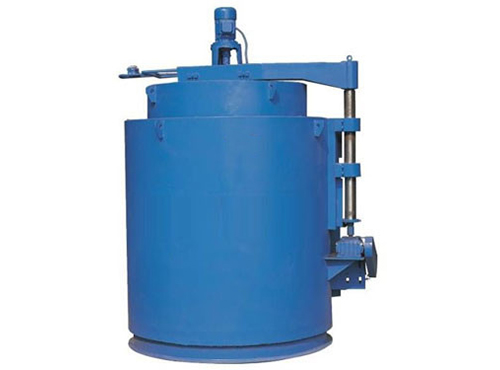

　　一款还原生产海绵锆的井式回火炉，其各功能的实现设计如下：

　　1.使用合适直径的电阻丝替代电阻带，因为同样的截面积，圆的表面积较小，电阻丝截面不存有厚薄差异，耐受腐蚀性良好，使用年限较长。同样的原因电阻丝的截面均匀，受热后除长度方向外，其它方向的变性量基本一样，变形较小，有实验结果表明，在高温条件下，同样的波节高度，丝与带的变形呈现了很大的不同，丝变形很小，伸长与扭曲基本可忽略;而带变形相当大，尤其是扭曲很大，容易直接接触从而造成短路。

　　2.电阻丝的固定方式采用通过在耐火纤维折叠块中穿φ20X中10的陶瓷管，并在陶瓷管上固定"S"型耐热钢挂钩，用来悬挂电阻丝，此种结构辐射效率高、使用寿命长、安全可靠、维修更换相当方便，避免了使用瓷螺钉悬挂电阻带所带来的问题。

　　3.为了将炉膛下段工作区的温度控制在要求的温度范围内，实现快速冷却，在炉壳下段设置冷却系统，每台井式回火炉的排风口与集风管道连接，以使热风排出车间，进风量大小可通过电动调节阀调节，出风口的热风电通阀门只有打开和闭合两个动作，热空气的输出不可调节。调节阀配有隔缘套管，以减少散热损失。同时，集气管外还设有保温层，防止集气管外壁温度过高，如不用此冷却系统，可将排风口整体关闭。

　　4.下段加热区测温用的可动热电偶装置，可以更加准确的测出还原锆下段坩埚的温度，以便更加准确的控制温度，在热电偶前进时，在外部设有缓冲弹簧，使得热电偶头部缓慢接触。气缸固定在井式回火炉炉壳外的固定座上，当气缸活塞杆伸出时，热电偶前进，其头部接触还原锆外表面;收缩时，热电偶后退，其头部与还原锆侧面脱离。
