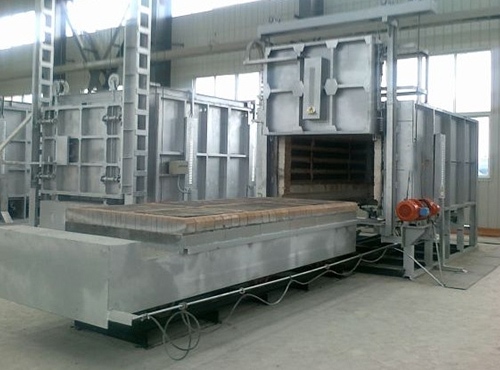

台车退火炉气氛分析系统柜仪表的安装及其安全互锁

编辑:临朐昱华热处理设备厂时间:2021-11-01

  据悉,台车退火炉的氢气分析仪与微氧含量分析仪集成在一个分析柜内进行集中管理,气氛分析柜安装在干燥、无强磁场的场所。具体采样点的选择应参考较短连接距离,排放检测后气体的排空总管通入台车炉内,并安装单向阀确保气体不回流,避免影响测量精度。

  气氛分析仪表为气氛平衡控制系统的核心部件之一,其取样分析的结果直接关系到系统控制精度及设备人员的安全。为保证气氛采样精度,当气氛分析柜处于工作状态时,整个柜内需充满氮气。气氛分析柜取样系统包括∶流量控制模块、压力调节模块、气氛过滤模块、标定取样模块等。

  (1)流量控制模块∶取样气体流量计、氮气流量计;(2)压力调节模块∶取样气体压力调节器;(3)气氛过滤模块∶取样气体用过滤器;(4)标定和取样模块∶三位一通电磁阀等。

  氢含量分析仪投入前需用标准气样对系统参数进行标定。为保证台车退火炉分析仪表的测量精度及系统安全,气氛分析柜内进行了如下安全互锁∶

  (1)为保证气氛测量精度,需要保证柜内充满氮气同时,分析柜门需处于关闭状态;分析柜门安装带有开关量信号的门禁开关。

  (2)在生产过程中,如分析仪的分析数值出现误差,需要对其进行在线分析仪表校准,要打开气氛分析柜门,此时把三位一桶电磁阀打到标定位,断开柜内氮气吹扫,通过开关量信号的位置开关来提示分析仪表处于"标定"状态。

  上述某一条件得不满足,气氛分析系统不能进行正常取样分析。

  对应流量开关、门禁开关、标定位置等开关信号点,在分析柜门用灯光指示信号标识,以利于台车退火炉现场故障的点检与确认。
