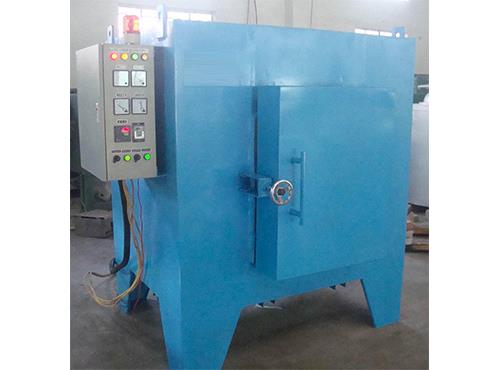

探索高温退火炉进出料系统的设计

编辑:临朐昱华热处理设备厂时间:2020-07-22

  通过前文我们了解了高温退火炉加热系统的设计,本文我们来了解下该炉的进出料系统,看看该系统是有怎样的构成及特点,且看下面的详述:

  送料机构由送料台车、滚轮排、料架组成。送料台车上带有导轨、行走机构和牵引小车(结构如图3所示)。送料台车在行走机构的作用下,可以沿铺设于炉门前的钢轨前后移动。在导轨上放有浪轮排,滚轮排由耐热钢精密铸造而成,由许多平行排列的浪轮组成,各滚轮由轴和滚轮排架连为一体。料架由耐热钢精密铸造而成,为网格状平台,其下焊有导轨,料架放在滚轮排上前后运动自如。送料机构工作时,送料台车向前移动,其上的导轨与炉体内的导轨对接。率引小车与料架挂钧连接后,牵引小车将高温退火炉里面的料架牵引到送料台车的导轨上,使料架上的工件出炉,当料架上装好新的工件后,牵引小车将料架推入炉内。送料台车向后移动,炉门关闭,进行加热工作。

  料架为框架式组装结构,用耐热不锈钢Cr25Ni20制成其中底板为“井”字格形状的耐热钢铸件,并在适当的位置均匀铸有安装立柱的安装孔或其他结构。整个料架可以随意组装,较多可以分三层放料(立柱上可放置活动横梁),并且料框的形式应为活动可随意拆卸、任意组装(如装料可以选择只装一层或只装两层),而不是堆叠在一起,料的受热均匀性好。料架在长度方向分段构成16m,每段之间采用活连接,以防止整体料架在受热时产生较大变形,使进出炉体驱动因难。连接简单易用、牢靠,长期使用应变形小。料架应可以在高温退火炉里面的导轨上移动自如。
