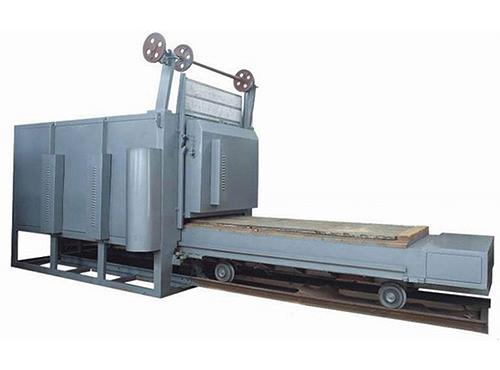

台车炉
台车炉
台车炉
  临朐昱华热处理设备厂所产的台车炉主要由炉体(包括炉衬)、炉门与提升装置、台车及拖拽机构、燃烧系统、密封系统、排烟系统、空气、煤气及烟气管路系统、炉温控制及仪表控制、记录系统等组成,较高炉温:1350℃,尺寸117m×7.2m,运用了空气、煤气双蓄热式烧嘴自动控制。

  该炉控制系统以PLC为基础、WINCC为画面辅助设计,借助PLC灵活的控制功能及WINCC简单易控的画面操作,实现了台车式电炉的自动控制,用户反馈效果理想。

  其自动控制系统的构成如下:

  该台车炉的自动控制系统由监控机和控制机构成,监控机由上位机工控机和基于Wincc6.2的软件系统等组成,主要完成生产画面显示、数据显示及记录、实时/历史趋势显示、数据报表打印、报警信息显示、参数设定和设备操作等功能。

  控制机由下位机(西门子PLC)、检测仪表、执行机构、电器元件和基于STEP754的软件系统等组成,主要完成台车炉的现场数据采集、过程变量控制、电气连锁控制等功能。
