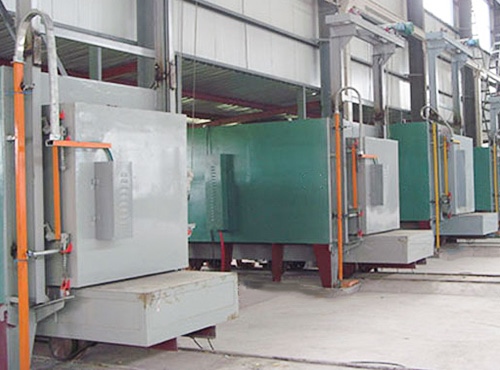

正火炉自动控制系统的配置与应用

　　正火炉自动控制系统主要分为温控和机械运动控制两大部分。温控系统主要由自整定温控仪和采用PLC为核心的烧嘴控制器及电（气）动执行机构等组成。炉温通过热电偶检测输出信号给温控仪，温控仪通过计算与比较后输出执行信号给烧嘴控制器，控制煤气、空气阀门的开启，调整烧嘴大小火燃烧时间，实现对炉内温度的自动控制。

　　烧嘴控制器与高速烧嘴配套使用可完成高速烧嘴的自动点火、火焰检测、熄火保护、大小火燃烧周期和比例调节等功能，烧嘴控制器还设有手动、自动、本地三种状态，以实现手动、闭环和开环控制，使用灵活方便。

　　温控柜设有数显温度表、无纸记录仪和八回路闪光报警器，可离线在微机上显示、存储、打印正火炉的温度工况。另外设有相关接口，能与上位机联网，实现整体管理。

　　机械运动控制核心件是可编的程序控制器。步进炉活动炉底上升、前进、下降、后退运动程序按工艺流程是由PLC软件通过液压站上的集成阀块来实现的。进料对中、出料炉门均由行程开关检测，将信号送入程控器，油缸、气缸执行联动控制信号，完成炉子进、出料工序。

　　在控制柜上面装设了排烟温度、热风温度、煤气流量、煤气压力、空气流量、空气压力、冷却水压力显示，对鼓风机、引风机启停和故障显示、报警。控制柜上还设有带指示灯的模拟盘，很直观地反映出了正火炉25个烧嘴的工况。
