直观移动式全纤维电炉的各结构特点

编辑:临朐昱华热处理设备厂时间:2021-03-23

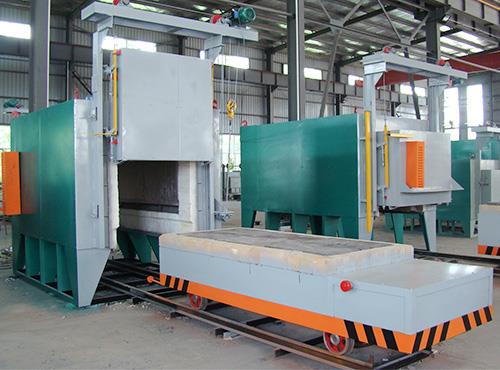

  据闻,移动式全纤维电炉的结构由炉罩、炉门、燃烧室、烟道、空气预热器、炉台密封机构及其升降行走机构等组成,其各结构特点如下∶

  (1)采用下燃烧下排烟的热气流流动方式燃烧室与工件加热室单独分开,使燃料燃烧透彻,燃烧的火焰不会接触工件,减少过热烧损氧化脱碳的机会。

  热气流循环设计利于炉气的均匀性,此时与工件接触的热气氛为燃后中性气氛或还原性气氛,减少氧化脱碳。实践验证,退火后材料表面脱碳加贫碳层小于直径的1.5%。流向统一,炉膛内形成一个大循环,热气流的流向和流速与自然规律流向是一致的,两个动力合二为一,从而温度越易实现准确自动控制。

  (2)炉罩移动式由于移动部分未再是承载的台车,而是轻便的全纤维拱形移动炉罩,少蓄热少散热,行走电动机总安装功率只3kW。克服了高温、高载荷下频繁移动的恶劣条件,设备稳定牢靠耐使用,故障率大大减低。

  (3)烧嘴两对烧嘴在燃烧室两端对吹,宽敞的燃烧室内形成弥漫性燃烧,充分燃烧后热气流只有向上喷入工件加热室,全纤维电炉的炉罩为半圆形,符合了流体运动之规律,到炉顶间相遇以后,返回向下方加热工件,从炉台面间的排烟气口,部分热气流入烟道,进多少出部分再循环,途中穿过换热器时,预热鼓入的冷空气可达300℃左右,上述条件保障了耗能低和低的NOx的排量。

  (4)结构良好解决了区域性内耗与互扰供热分配制度合理,炉台面上设置的两侧进热气流口和中间的出烟气口,均为人为可调节截面大小的流动通道,直至炉膛内各个部位热气流量均衡,8只热电偶测量温度均匀相符,可防止钢材的局部过热,从而达到理想的金相组织。

  (5)采用微差压变送器准确测定炉压视组织火焰形状调整温度场,合理控制全纤维电炉内的气氛。通过炉罩上方后半部中心位置的微差压变送器测量炉内压力。离心风机鼓入炉膛内200℃的助燃空气,在不同的温段、风压、烟道闸门开度、燃料流量和压力变化下,微机系统自动完成主管路上的连续调节控制。升温段整体燃烧,保温段欠氧燃烧,可达到少无氧化的作用。
