高温退火炉中各系统的运行浅析

编辑:临朐昱华热处理设备厂时间:2020-07-28

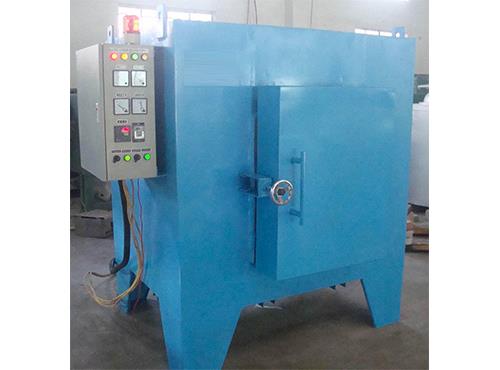

  前面小编为大家讲述了高温退火炉中加热系统及进出料系统的运行,本文再给大家浅析一下该炉的其他系统:

  一、真空系统:

  为较快排出炉室腔体内气体及物料热处理时大量放出的杂质气体,保持炉室真空度符合工艺要求,本设备配置了2组抽气能力较强的KT-800A扩散泵机组。2个扩散泵都装有挡油帽并实施温度监控,配有加热功率调节器,防止返油。同时为防止油蒸汽对工件的污染,在KT-800A扩散泵口设置了低温氰利昂冷阱,提高了真空室的洁净度。

  二、冷却水系统及加热室快冷系统:

  冷却水系统包括分水器、水箱、网门、管路及各种检测元件,具有水压、水流、水温和缺水报警及联镇等功能。

  同时,为了提高设备的工作效率,此设备设置了气体较快冷却系统。快冷系统由交换器、磁流体密封装置、快冷风机、软接管、接管等部件组成。设备运行至快速冷却工序时,充氩气网打开,向炉内充入高纯氩气。高温退火炉内气体压力达到设定点后,快冷装置中风机启动,热气进入热交换器,进行热交换,冷却后的气体经通风管道送入炉体,冷却工件,如此循环工作。在此工作过程中,当炉内压力低于70kPa时,氩气网就自动打开,向炉内补充氩气。

  三、电控系统:

  电控系统由工控机、工控组态软件、数据采集卡、温控仪(欧陆)带通讯、输入输出模块、PLC(带相应的1O扩展,通讯接口)、真空计带输出控制、带通讯接口等组成。电控系统由若干控制柜(厂方设计)组成,控制柜面板上有真空系统以及供电加热系统操作模拟图。同时还有各段加热电流、温度以及扩散泵电流显示。整个控制系统均可以自动和手动自由切换,操作(控制)柜上配有常用的控制按钮。调用、运行加热程序分别可从上位机和主控温仪上操作。在高温退火炉的炉门附近安装有操作箱,便于观察与控制送料机构的进出,该操作箱包括进料、出料、停止等按钮和指示灯。主回路包括低压熔断器、快速熔断器,真空机组分段后用小型变压器或功率模块代替大型磁调,减少占地面积,运行稳定,节能不污染环境,故障率低。
