井式回火炉结构特点及工艺操作

编辑:临朐昱华热处理设备厂时间:2022-09-27

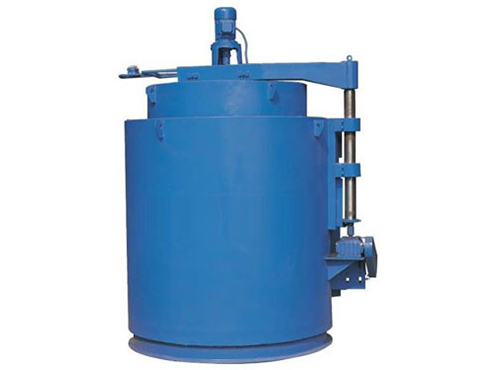

  一、结构特点

  井式回火炉系节能型周期作业式回火炉,供一般金属机件在空气中进行回火以及铝合金压铸件、活塞、铝板等轻合金机件淬火、退火、时效热处理之用。

  回火炉系节能型周期作业式回火炉,供一般金属机件在空气中进行回火以及铝合金压铸件、活塞、铝板等轻合金机件淬火、退火、时效热处理之用。

  外壳由钢板和型钢制成圆柱形炉体,炉盖内面采用不锈钢板制成,炉衬采用轻质0.6g/cm3节能微孔耐火保温砖砌筑。炉衬与炉壳夹层置硅酸铝纤维毡保温,间隙填充膨胀保温粉,电阻丝采用高电阻合金丝绕成螺旋状安装在炉膛的搁丝砖上,炉膛内放置有不锈钢装料筐,炉盖采用手动扛杆升降,为了使工件均匀加热,在炉盖上安装有耐热不锈钢轴和风叶制成的热风循环风机,工件在加热过程中,热空气在回火炉内上下循环以保证工件均匀加热,为实现操作在升降机构附近装有限位开关,此开关与回火炉控制柜电源联锁,炉盖关闭时(工作时)接通电源,当炉盖开启时限位开关即切断控制电源,因此加热元件的电源同时切断,以实现操作,回火炉出厂时配套自动控温柜,热电偶。

  二、工艺操作:

  井式回火炉开炉前的准备

  (1)检查电器控制箱和炉内是否有能引起电源漏电的危险东西,并予以取出。

  (2)合闸后检查控制箱内的电器和仪表工作是否正常,并打开仪表开关,使其处于工作状态。

  2、开炉生产

  (1)将温度自动控制仪表按工艺要求定好温度。

  (2)将控制柜“ 手把”放在自动控制的位置,启动风扇,供电升温。

  (3)冷炉升温,到温后保温2h可装入工件( 连续生产,允许连续装炉)。

  (4)部件出炉应拉闸断电,在风扇停止转动后,使用手压泵或开启泵液压管路的阀门和开关,或扳动气动开关增加炉盖。

  (5)用吊车小心地装入装料筐或其他夹具,使其置于炉的中间线上,并注意装入的部件不与风扇相碰。

  (6)关上炉盖,使炉盖边重合在石墨盘条的槽内,保持炉盖的水平。

  (7)按工艺规定进行操作。

  3、使用注意事项及维护

  (1)井式回火炉的炉温较高不大于650℃。

  (2)装入部件勿高于装料筐上端。

  (3)严禁潮湿部件和带油污的部件放入炉内。

  (4)不允许风扇停止转动或出现异声时继续通电加热。

  (5)每月打扫炉膛,清理氧化皮及其他污物。

  (6)不允许炉温高于400℃, 时打开炉盖激烈冷却。

  (7)每月检查接触线夹上的螺栓紧固情况,并及时清理氧化皮以免接触不良。

  (8)每月对控温表和热电偶进行检查、标定。

  (9)每月对炉盖升降机构、风扇轴承等进行加油润滑。
