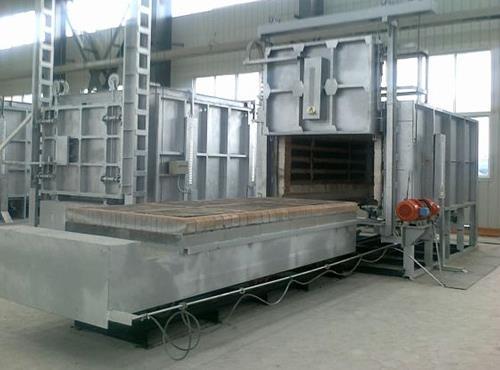

台车退火炉的炉门没法压紧的问题解决

编辑:临朐昱华热处理设备厂时间:2021-01-06

  为大家越好的操作台车退火炉,本篇章小编针对其炉门没法压紧故障的分析与处理作下介绍:

  一、故障分析:

  (1)炉门正常压紧过程。炉门正常压紧过程是:按下炉门压紧按钮之后,气缸伸长杆逐断伸长,伸长杆顶部压杆与炉门接触并压紧,此时炉门内侧的保温棉与炉门侧壁、顶部的保温棉接触并压实,这时安装在气缸上的传感器检测到行程归位信号,此信号经PLC逻辑处理后,控制气缸停止伸长动作。

  (2)台车退火炉的炉门无法压紧故障原因分析。经分析故障原因初步定位在以下方面:

  ①传感器接线、PLC逻辑回路接线有断路、短路或虚接;②传感器硬件损坏;③更换的保温棉厚度过大,导致气缸伸长杆无法伸长到触发传感器开启。

  二、故障处理:

  (1)调整传感器位置。当炉门压紧归位时,传感器感应到活塞信号,显示炉门压紧归位;在炉门松开归位时,传感器感应到活塞信号,显示炉门松开归位;在故障状态下,传感器不能感应到活塞信号,活塞到达气缸固定座位置,无法调整传感器至活塞位置。

  (2)重新更换炉门保温棉,使炉门能够正常压紧,传感器能正常感应到压紧信号。需要投入大量的资金与人力。

  (3)改变PLC接线方式,将压紧传感器信号线通过空气开关直接连接24V端。当台车退火炉的炉门压紧时,将空气开关闭合,传感器灯亮,控制面板炉门压紧信号灯量起,可以进行后续加热工作。这种方法临时解决了炉门压紧不归位故障。后续随着炉门保温棉磨损变薄后,再恢复PIC原始接线方式。
